輕觸開關是一種電子元器件，最先發明輕觸開關的是日本，輕觸開關也被叫作敏感型開關，其工作原理是通過不同的操作力和方向，來關閉和接通電路。輕觸開關有貼片式與插件式兩大類，而無聲輕觸開關就屬于貼片式的，因此使用輕觸開關可以直接上貼片機自動裝配，使得工序精簡了不少，而且，由于內部裝有硅膠片，所以產品按起來是沒有聲音的。下面我們就談?wù)勢p觸開關的種類及工作原理。

輕觸開關通常分成兩大類。一類是利用金屬簧片作為開關接觸片的稱輕觸開關，接觸電阻小，簇20mn，手感好，有"滴答"清脆聲。另一類是利用導電橡膠作為接觸通路的開關習慣稱為導電橡膠開關。開關手感好，但接觸電阻大，一般在100一300n。輕觸開關是靠按鍵向下移動，其彈片受到彈力作用發生形變向下接觸到焊片，或?qū)щ娤鹉z塊接觸焊片，使得開關的兩組引腳相導通，從而使得電路呈現導通狀態;而當我們撤離外力時，彈片形變恢復原始狀態，或?qū)щ娤鹉z塊脫離焊片，開關的兩組引腳也不再導通，從而使得電路呈現截止?fàn)顟B(tài)。

下面重點介紹歐姆龍輕觸開關B3F系列，包含基板插入安裝型，6mm方形，12mm方形及橫向操作型、鍍金接點、徑向帶裝型等。其特點如下：

1. 實現輕快的按觸感及高壽命

2.備有可用于通用的徑向帶狀部件插入機的帶狀規格

3.備有可以在長時間內保持穩定接觸和絕緣的鍍金型

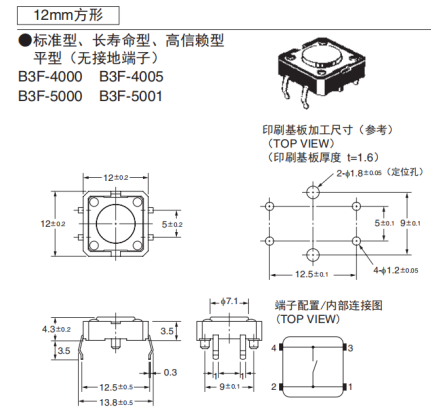

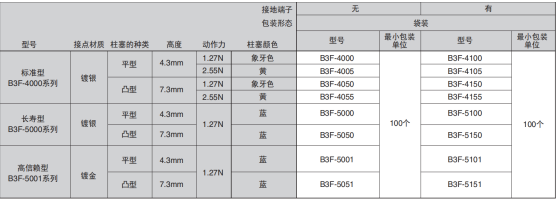

其中12mm方形（如下圖）主要包含有標準型B3F-4000系列，長壽型B3F-5000系列和高度賴型B3F-5001系列。具體額定值及性能歡迎登錄廣州鼎悅電子科技有限公司官方官網進行查閱和咨詢。
