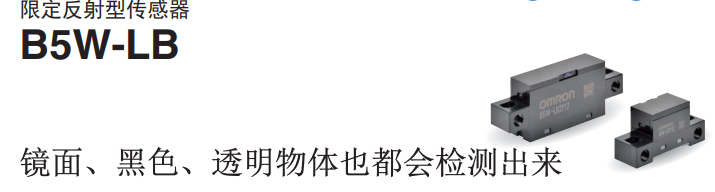

歐姆龍限定反射型傳感器B5W-LB系列按照信號輸出方式可以分為數字信號輸出和模擬信號輸出兩種，其中數字信號輸出的傳感器可通過24V電源直接連接PLC等，便于使用。而模擬信號輸出的傳感器可直接連接到微控制器的A/D輸入端子，適用于需要調整闕值的檢測。以下是B5W-LB系列限定反射型傳感器的安裝方法和注意事項。
將歐姆龍B5W-LB系列傳感器立體水平放置后，可以在X、Y的兩個方向上安裝。安裝螺絲請使用M3螺絲釘、彈簧墊圈、平墊圈以0.54N·m的緊固扭矩進行安裝。
B5W-LB系列傳感器實施了外部干擾光對策，但一般最好通過設備的結構設計放置外部干擾光進入。因應用原因需使傳感器的投受光部暴露在設備外部時，為避免外部干擾光從受光路徑方向進入， 需要考慮傳感器的安裝方向，并進行充分的評估。
處于防塵、防水燈目的在傳感器前面安裝透明蓋板時，務必緊貼傳感器的投受光面進行安裝。此時，根據板厚，透明板的內、外表面的反射光會進入傳感器，需要使用實際設備進行確認。特別是超小型產品檢測距離短、數字信號輸出無法調整闕值，需要對安裝偏差、個體差異、設備使用過程中的透明蓋板傷痕和水滴、灰塵等的影響進行充分評估。
得不離開傳感器安裝透明蓋板的情況下，按一定角度進行安裝，以消除透明板內、外表面反射光的影響。但是，該對策可能會因透明蓋板的傷痕和水滴、臟污、灰塵附著等而產生浸反射光導致始終為入光狀態(tài)。需要使用模擬信號輸出，在設備使用過程中可能出現(xiàn)的最糟糕狀態(tài)下確認上述浸反射光的輸出電壓，從而設定最適合的闕值

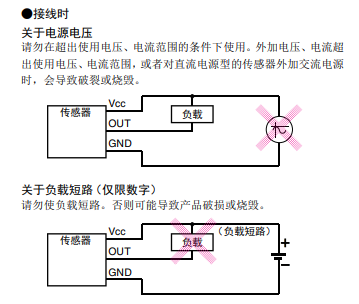

接線時的注意事項：如下圖所示就是錯誤的：
接線時，數字信號輸出備有接線所需的帶導線接插件。模擬信號輸出無法使用。關于脈沖驅動的光傳感器，設計時基本上請控制在2m以內。超過這一長度時，請采用在2m以內的位置接入10uF以上電容器（鋁電解電容器等）的接線。還有請勿誤接線，如混淆電源極性等。否則可能導致產品破損或燒毀。更多詳細信息歡迎站內了解！
